∙ Benutzen Sie die Lampe nicht in Bereichen, in denen der Gebrauch von Funkgeräten verboten ist.
∙ 2.4 GHz (2.400 – 2.485 MHz)
∙ Max. 20 dBm ~ 100mW (EIRP*)

∙ Schauen Sie nicht direkt in die LEDs. Dies kann zu Schädigungen der Augen führen.
∙ Epileptiker sollten grundsätzlich den Blick auf schnell wechselndes Licht meiden! Dies könnte zu starken gesundheitlichen Beeinträchtigungen führen! Kein Strobo, kein Flackern, kein Musik-Mode!
∙ Achten Sie auf Kinder! Die Lampen sind kein Spielzeug und sollten nicht in Kinderhände gelangen.

∙ Stecker-Netzteile wie beispielsweise ein USB-Netzteil sind für den Außenbereich nicht geeignet. Benutzen Sie nur Ape Labs Lampen im Außenbereich die auch als IP65 gekennzeichnet sind.

Einige Modelle haben ein eingebautes Netzteil und können direkt per Netzspannung im Außenbereich an einer Steckdose angeschlossen werden (IP65/IP67). Sehen sie dieses Symbol , darf das Netzteil bzw. die Lampe NICHT im Außenbereich benutzt werden. Im Zweifel schreiben Sie uns eine Email an info@apelabs.com oder rufen an.

∙ Alle Ape Labs Lampen oder Funksender mit der Möglichkeit diese direkt oder über ein eingebautes Netzteil mit Strom zu betreiben sind mit einem Wide-Range Power Supply ausgestattet. 100-240V 50/60Hz. Die Nutzung sollte in den meisten Ländern dieser Welt funktionieren – bitte prüfen Sie aber Ihr lokales Stromnetz. Der Stand-by Stromverbrauch ist sehr gering und Energieeffizient.

∙ Alle Ape Labs Lampen oder Funksender mit der Möglichkeit diese direkt oder über ein eingebautes Netzteil mit Strom zu betreiben sind mit einem Wide-Range Power Supply ausgestattet. 100-240V 50/60Hz. Die Nutzung sollte in den meisten Ländern dieser Welt funktionieren – bitte prüfen Sie aber Ihr lokales Stromnetz. Der Stand-by Stromverbrauch ist sehr gering und Energieeffizient.

• Manche Lampen haben eine Schutzfolie auf der Acrylglas-Oberflächenplatte. Bitte ziehen Sie diese Schutzfolie(n) ab!
• Ziehen Sie auch die Schutzfolie der Fernbedienung ab.
• Wenn Sie eine Akkulampe erworben haben ist diese normalerweise vorgeladen. Ni-MH Akkus verlieren beim einlagern Ihre Energie. Daher laden Sie unbedingt vor der ersten Benutzung Ihre Akkulampe auf.
• Bitte unbedingt per Sichtprüfung den Artikel auf Versandbeschädigungen überprüfen. Sollte ein Beschädigung vorliegen informieren Sie Ihren Händler oder uns direkt unter service@apelabs.com
• Produktspezifische Informationen wie Abmessungen oder ErsatzteileListen finden Sie auf unserer Website www.apelabs.com

• Drücken Sie die Heller Taste für ca. 2 Sekunde. Das Gerät schaltet sich ein und zeigt das gleiche Programm und Helligkeit wie vor dem Ausschalten.
• Zum Ausschalten drücken Sie den Taster erneut für ca. 1 Sekunde.

Netzspannung anlegen – fertig. Das Gerät ist dauerhaft eingeschaltet und kann über die Blackout-Taste der Fernbedienung in den Stand-by Zustand versetzt werden. Der Stromverbrauch im Stand-by -Betrieb liegt bei ca. 0,08 W.

Wird die Helligkeit der Lampe komplett reduziert („Blackout“-Taste oder „Dunkler“-Taste der Fernbedienung, oder in der Smartphone-App), zeigt das Gerät mit sehr niedriger Helligkeit den Ladezustand des Akkus an:
∙ LEDs glimmen grün: Ladezustand mehr als 50%
∙ LEDs glimmen rot: Ladezustand weniger als 50%

Hinweise
∙ Die Berechnung des Ladezustands ist erst nach einem vollständigem Lade-/Entladezyklus genau.
∙ Bei vollständig leerem Akku blinkt das Gerät 3 Mal rot und schaltet sich dann automatisch ab.

1. Lampen- Taster drücken und ca. 5 Sekunden halten. (Das Gerät wird sich anschalten und blau/weiß blinken – es befindet sich im ServiceModus.) Der Taster kann jetzt losgelassen werden.
2. Zum Abschalten der Akku-Status-Anzeige drücken Sie auf der Fernbedienung die „dunkler“-Taste und zum Anschalten die „heller“-Taste. (Das Gerät wird dies durch ein rotes bzw. grünes Blinken bestätigen.)
3. Der Service-Modus kann per „Blackout“-Taste auf der Fernbedienung und per Taster an der Lampe wieder verlassen werden.

• Zum Laden des Akkus schließen Sie ein original Ape Labs Netzteil an oder stecken die Lampe in das passende Tourcase. Die Ladespannung ist modellabhängig! Ein Ape Labs 18V-Netzteil funktioniert immer, prüfen Sie aber die Stromaufnahme der Lampen, wenn Sie mehrere Lampen über Splitter-Kabel laden möchten! (Siehe Übersicht Ladestrom.)
• Die Lampe blinkt während dem Ladevorgang rot. Sobald der Akku vollständig geladen ist, blinkt die Lampe grün. Die Elektronik jeder Akkulampe wechselt automatisch bei vollem Akku in eine Erhaltungsladung über.

1. Alle Lampen einschalten, und in eine gemeinsame Gruppe bringen. Alle Effekte deaktivieren.
2. Die Lampen auf die hellste Stufe (100%) und Weiß einstellen. Falls sie sich nicht einschalten lassen, gemäß Anleitung zu „Tiefentladung“ vorgehen.
3. Die Lampen laufen lassen bis sie ausgehen.
4. Die Lampen komplett laden (anfänglich blinken sie rot), bis sie grün blinken (Ladedauer ca. 4-6 Std.) je nach Lampentyp.
5. Sollte eine Lampe deutlich früher grün blinken, dann bitte ca. 10 Sekunden vom Ladegerät trennen, und erneut zum Laden anschließen.
6. Am Ende des erfolgreichen Ladevorgangs ist der Akku/die Lampe „handwarm“.
7. Pos. 1-6 wenn möglich 2-3 mal wiederholen.
8. Nach dem Einsatz die Lampen komplett „leerlaufen“ lassen, danach die Lampen immer vollständig laden. Ganze Zyklen verlängern die Lebensdauer des Akkus.
9. Vor dem Einlagern (>10°C) die Lampen komplett aufladen, um einer Tiefentladung entgegenzuwirken.
10. Bei längerem Nichtgebrauch alle 4-6 Wochen Pos. 1-6 durchführen.
11. Wichtig: Getauschte/neue Akkus müssen nach dieser Vorgehensweise kalibriert werden.

Wurde eine Akkulampe über einen längeren Zeitraum nicht benutzt und vor der Einlagerung nicht aufgeladen, kann es in Einzelfällen zu einer Tiefenentladung der Akkus kommen. Zur Folge kann die Lampe nicht eingeschaltet werden, und zeigt keinen Ladezustand an. So beheben Sie das Problem:
1. Die Lampe an den Ladestrom für mindestens 24-48 Stunden anschließen, das rote Blinken sollte innerhalb von 24 Stunden einsetzen.
2. Wenn Sie erkennen das die Lampe sehr schnell ein grünes Blinken anzeigt, und somit eigentlich einen vollgeladenen Akku symbolisiert, dann ist das aber nicht der Fall. Fahren Sie mit Punkt 3 fort.
3. Den Ladestrom für 10 Sekunden trennen und wieder anschließen. Der Ladevorgang mit rotem Blinken setzt sich wieder fort.
4. Wiederholen Sie Vorgang unter Punkt 3 so oft, bis nach dem erneuten Anschließen des Ladestroms die Lampe grün blinkt. (Das Gerät muss bei vollgeladenem Akku auch handwarm sein). NI-MH Akkus geben überschüssige Energie in Form von Wärme ab, eine gute Kontrolle für Sie.
5. Danach muss die Lampe gemäß Anleitung neu kalibriert werden.

Gültig für V2 ApeLight maxi/ mini, LightCan, ApeCoin, GU10, Double Wall maxi, Track maxi, PAR 56/64

• Laden Sie die Ape Labs Lampe immer vor und nach der Benutzung auf.
• Um die Akkukapazität bestmöglich zu erhalten, lagern sie ihre Leuchten bei Temperaturen zwischen 10°C und 25°C im vollgeladenen Zustand ein. Die Akkus der Leuchte sollte auch bei Nicht-Benutzung 1x im Monat vollständig entladen und wieder vollständig aufgeladen werden.
• Ni-MH-Akkus haben eine Selbstentladerate von fünf bis zehn Prozent am ersten Tag und stabilisieren sich dann bei einem halben bis ein Prozent pro Tag bei Raumtemperatur.
• Die Akkuleistung steht ab 5°C gut zur Verfügung. Bei 0°C und weniger lässt die Energie stark nach. Tipp: Kurzes Aufwärmen vor dem Gebrauch der Lampe hilft stark bei niedrigen Temperaturen (zum Beispiel im Winter im Außenbereich). Bei eingeschalteter Lampe entwickelt diese ohnehin Eigenwärme und hält sich somit stabil über 5°C.
• Sehr robust, verträgt Tiefentladung und Überladungen.
• Ni-MH-Akkus können ca. 500-mal geladen werden.
• Arbeitet auch zuverlässig bei Temperaturen bis 40°C
• Umweltfreundlicher als viele andere Akkus. Es werden keine giftigen Schwermetalle wie Cadmium, Blei und Quecksilber verwendet. Nickel kann recycelt werden.
• Keine Explosions-Gefahr wie bei Lithium-Akkutypen.
• Luft, See und Straßentransport: Ni-MH Batterien sind gemäß IATA, ADR & RID kein Gefahrgut und erfüllen die Anforderungen für den sicheren Transport. Sollten Sie eine Ape Labs Lampe per Luft- oder Seefracht verschicken, markieren Sie die Verpackung deutlich mit folgendem Hinweis: „NOT RESTRICTED – A199“ und legen Sie das Sicherheitsdatenblatt „MSDS-Ni-MH“ bei.
• Das vollständige Sicherheitsdatenblatt „MSDS-Ni-MH“ ist verfügbar auf www.apelabs.com
• Das Technische-Datenblatt zu Ape Labs Akkus finden Sie unter www.apelabs.com beim jeweiligen Produkt zu finden.

Vorausgesetzt die Lampe / Gerät ist ausgeschaltet und nur im Ladezustand.

• ApeLight Maxi: 0.8A, 14.4W @18V
• ApeLight Mini: 0.25A, 4.5W @18V / 0.6A, 3W @5V (USB)
• ApeStick: 0.35A, 6.3W @18V
• LightCan: 0.25A, 4.5W @18V / 0.6A, 3W @5V (USB)
• WAPP/CONNECT: 0.25A, 4.5W @18V

Hinweis

• Wenn Sie wissen wollen wie viele Lampen Sie mit einem Netzteil per Splitterkabel aufladen können, dann berechnen Sie das wie folgt:

Beispiel: Eine LightCan benötigt 4.5 Watt bei 18 V Ladespannung. Die Rechnung lautet: 27 Watt (Netzteil-Leistung) / 4.5 Watt (Lampen-Leistungsaufnahme) = 6

6 Stück LightCan könnten theoretisch an einem 27 Watt Netzteil aufgeladen werden. Bedenken Sie immer Toleranz! Wir empfehlen immer 1 Gerät weniger anzuschließen. Also in diesem Fall nur maximal 5 Stück LightCan. Schließen Sie NIEMALS mehr Lampen zum Laden an als was Sie berechnet haben! Unsicher? Email an info@apelabs.com

• Splitter-Kabel für DC- und USB sind in unserem Produktsortiment verfügbar auf www.apelabs.com

Alle Ape Labs Lampen, welche ab 2014 gefertigt wurden, sind miteinander kompatibel. Die Leuchten müssen lediglich auf den gleichen Firmware Stand gebracht werden. Bei Ape Labs gibt es folgende Möglichkeiten der Steuerung:
1. Fernbedienung (2.4 GHz)
2. Smartphone-Steuerung per CONNECT (2.4 GHz)
3. Wireless DMX Steuerung per CONNECT (2.4 GHz)
4. Smarthome (KNX) per CONNECT & KNX-DMX-Adapter (2.4 GHz)

• Sie können jede Ape Labs Lampe in Gruppen einteilen, um Lampen in unterschiedlichen Räumen unabhängig voneinander zu steuern.
• Direkt nach dem Einschalten der Lampe blinkt an der Fernbedienung die Gruppen-LED in welcher die Lampe aktuell eingestellt ist.

• Zum Wechseln der Gruppe drücken Sie sofort nach dem Anschalten der Lampe die „Group“ Taste auf der Fernbedienung, bis die gewünschte Gruppe blinkt. Die Lampe bestätigt das durch blaues Blinken.
• Die Fernbedienung wechselt nach einiger Zeit in den Stromsparmodus und reagiert dann nicht. Drücken Sie eine beliebige Taste der Fernbedienung, um den Stromsparmodus zu beenden.

• Zum Wechseln der Gruppe drücken Sie sofort nachdem Netzspannung an der Lampe anliegt die „Group“ Taste auf der Fernbedienung bis die gewünschte Gruppe blinkt. Die Lampe bestätigt das durch blaues Blinken.

Hinweis
∙ Die Fernbedienung wechselt nach einiger Zeit in den Stromsparmodus und reagiert dann nicht. Drücken Sie eine beliebige Taste der Fernbedienung, um den Stromsparmodus zu beenden.

• Wählen Sie an der Fernbedienung die richtige Gruppe aus. Drücken Sie die Gruppen-Taste mehrfach, bis die gewünschte Gruppen-LED kurz leuchtet.

Hinweis
∙ Um alle Gruppen gleichzeitig zu steuern, drücken und halten Sie die Gruppen-Taste für ca. 2 Sekunden.

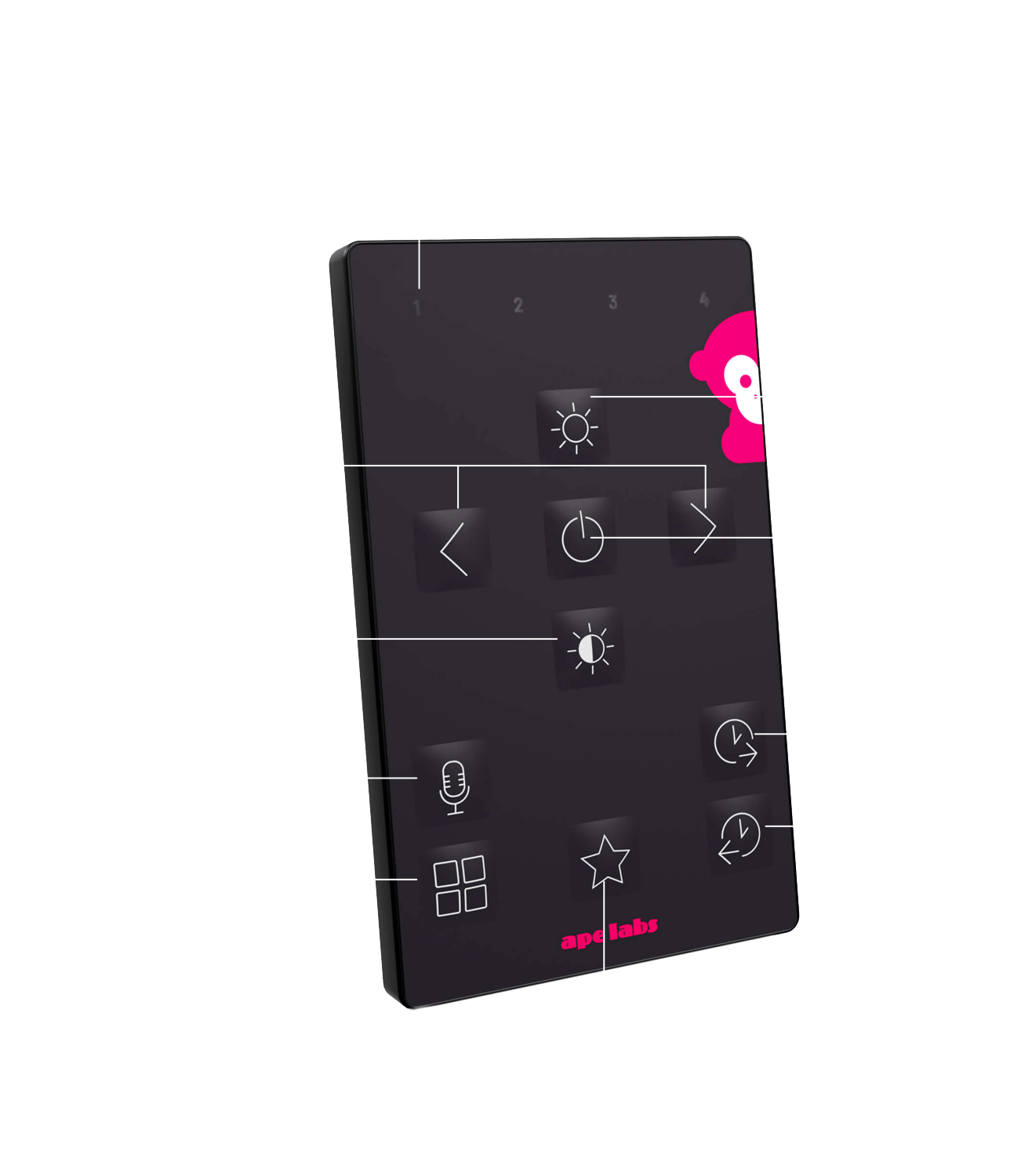

• Durch Drücken der Symboltasten für Hell oder Dunkel (Sonne) kann die Helligkeit in 20% Schritten reguliert werden.

Durch langes Drücken einer der beiden Tasten kann auch direkt zu 100% bzw. 0% gesprungen werden.

• Durch drücken der “Blackout” Taste kann ein sofortiger Blackout oder dessen Deaktivierung erzeugt werden. Die Leuchten befinden sich während dem Blackout weiterhin im eingeschalteten Zustand.

• Die Leuchten haben 29 statische Farben und einen Farbwechsel-Effekt. (Presets) ab Firmware 5.0
• Preset 1-29 sind statische Farben. (Siehe Tabelle)
• Preset 30 ist ein Rainbow- Farbwechsler.
• Unbegrenzte Farben und Programme können in Verbindung mit dem

Ape Labs – CONNECT über die Smartphone-App aufgerufen und selber erstellt werden.
Durch langes Drücken einer der beiden Pfeil Tasten nach links oder rechts kann direkt zum ersten bzw. letzten Programm gesprungen werden.

• Jede Ape Labs Lampe hat ein eingebautes Mikrofon, das über eine intelligente Software und eine Auto-Gain-Steuerung reguliert wird. Der Musik-Mode wird durch drücken auf die Mikrofon-Taste oder in der App aktiviert bzw. deaktiviert. Hübsche Effekte zur Musik und Club-Atmosphäre können so ohne aufwendige Programmierung erzeugt werden.

• Mit den 2 Tasten unten rechts auf der Fernbedienung kann die FlashFrequenz der statische Farben verändert werden und die Geschwindigkeit des Farbwechslers eingestellt werden.

Hinweise
∙ Alle Tasten-Klicks sind in 20% Schritte unterteilt. Der langsamste Programm-Ablauf hält 7 Sekunden eine Farbe und benötigt 7 Sekunden zum Überblenden. Das ist sehr langsam und fällt auch bei genauer Betrachtung nicht auf.
∙ Die Fernbedienung ist normalerweise in einem Stand-by-Modus. Zum Wechseln einer Gruppe eine beliebige Taste drücken. Danach ist die Fernbedienung für 5 Minuten nicht nur Sende- sondern auch Empfangsbereit.
∙ 2 Sekunden Druck auf die jeweilige Taste der Fernbedienung wechselt zum kleinsten oder größten Wert. Beispiel: 2 Sekunden drücken auf „rechter Pfeil“ wechselt zum letzten Programm. Das gilt für alle Funktionen.
∙ Jede Ape Labs Lampe übermittelt Ihr Empfangssignal auch an weitere Ape Labs Lampen, solange diese in Funkreichweite stehen. Theoretisch ist es möglich in eine endlose große Reichweite das Signal zu versenden.
∙ Sollte die Fernbedienung nicht funktionieren und es ist ein Bedienungsfehler auszuschließen, wechseln Sie die Batterie. Den passenden Batterie-Typ finden Sie auf der Rückseite der Fernbedienung. Dieser ist überall im Handel erhältlich.
∙ Sollte die Fernbedienung nicht funktionieren, die Batterie ist gut und ein Bedienungsfehler ist auszuschließen, wechseln Sie die Gruppe bei Fernbedienung und Lampe. (Möglicherweise sind zu viele Funksignale im 2.4 GHz Bereich in der Nähe.)

WORST CASE SZENARIO: Unerlaubt starke Sendefrequenzen blockieren sämtlichen Funk und Sie wollen dennoch Ihre Lampen steuern. Begeben Sie sich in einen abgeschotteten Raum (Auto oder Kellerraum) und stellen dort die benötigen Programme ein. Das kommt SEHR selten vor und deutet auf illegale Sendestärke von anderen Geräten hin.

Der „CONNECT“ ist ein kleines Gerät mit folgenden Eigenschaften
1. Ermöglicht die Smartphone- Steuerung der Ape Labs Lampen (IOS & Google Play Store)
2. Sendeeinheit für wireless DMX (1 DMX-Universum pro CONNECT – bis zu 4 CONNECT parallel möglich, Einzeladressierung)
3. Empfangseinheit für wireless DMX ((1 DMX-Universum pro CONNECT – bis zu 4 CONNECT parallel möglich, , Einzeladressierung)
4. DMX-Sendeeinheit für KNX-Smart Home Steuerung
5. Zentrale Musik-Mode Steuerung (Eingebautes Mikrofon)
6. Eingebauter Akku für ca. 50 Std. Akkubetrieb
Detaillierte Informationen zur Bedienung des CONNECT, der Ape Labs App, wireless DMX und allen weiteren Sonderfunktionen entnehmen Sie bitte der Bedienungsanleitung „CONNECT“.

• Im Auslieferungszustand sind die Geräte nicht gekoppelt und lassen sich von jeder Fernbedienung aus steuern und synchronisieren sich mit allen Geräten im Empfangsbereich.
• Koppeln (pairen) Sie Ihre Lampen mit Ihrer Fernbedienung(en) um auszuschließen das ein Fremder mit seiner Ape Labs Fernbedienung Ihre Lampen steuert! Wir empfehlen das sogar dringend! Sie wollen ja nicht das Ihr Nachbar Ihre Lampen steuert oder Sie die Lampen Ihres Nachbarn.
• Eine bereits bestehende Kopplung kann aber im Nachhinein auf weitere Geräte (Lampen + Fernbedienungen) erweitert werden. Dies ist z.B. nötig, wenn Sie weitere Lampen nachkaufen.
• Bitte beachteten Sie auch alle Geräte in die Kopplung mit einzubeziehen – also z.B. auch alle Fernbedienungen.

Geräte koppeln/entkoppeln
1. Lampen-Taster drücken und ca. 5 Sekunden halten. Das Gerät wird sich anschalten und blau/weiß Blinken. Der Taster kann nun losgelassen werden. (Lampen ohne Taster am Gehäuse haben einen Service-Taster auf der Elektronik-Platine. Z.B. ApeCoin)
2. Fernbedienung(en) in den Service-Modus versetzen
A. Batterie-Schlitten zur Hälfte aus dem Gehäuse ziehen.
B. Taschenlampen (Stern)-Taste drücken und halten, dabei die Batterie zurück in das Gehäuse schieben.
C. Die 1. und 4. LED der Fernbedienung blinken abwechselnd, d.h. die Fernbedienung befindet sich im Service- Modus.
D. Zum Koppeln (Pairing) auf einer Fernbedienung die Taste „rechter Pfeil“ drücken.
∙ Falls die Fernbedienung bereits gekoppelt war, wird das Pairing auf neue Geräte erweitert.
∙ Lampen werden die Kopplung durch grünes Blinken bestätigen.
∙ Fernbedienungen zeigen zur Bestätigung ein Lauflicht (nach rechts) über die Gruppen-LEDs.
∙ Zum Entkoppeln (Un-Pairing) auf der Fernbedienung die Taste „linker Pfeil“ drücken.
∙ Lampen werden die Entkopplung durch rotes Blinken bestätigen.
∙ Fernbedienung(en) zeigen zur Bestätigung ein Lauflicht (nach links) über die Gruppen-LEDs
∙ Der Service-Modus kann per „Blackout“-Taste bzw. Lampen-Taster wieder verlassen werden.

In Verbindung mit dem CONNECT kann das Gerät auch in der App gekoppelt bzw. entkoppelt werden.
> more > service mode settings > lamp pairing
So können Sie gekoppelte Geräte im normalen Betrieb erkennen
∙ Gekoppelte Lampen blinken beim Einschalten kurz 2 Mal blau auf.
∙ Die Gruppen-LED gekoppelter Fernbedienung(en) blinkt während des Bedienens kurz.

Hinweis
∙ Sie können mit einer gekoppelten Fernbedienung weiterhin ungekoppelte (freie) Geräte bedienen.

Lampen Updaten alle V1 Geräte / V2 Geräte bis Juni 2023
1.Lampen durch 5 Sek. Drücken des Power-Tasters in den Service Mode bringen – die Leuchte blinkt nun blau / weiß
2. Öffne die App > gehe auf Mehr > Lampen aktualisieren
3. Die Leuchte blinkt nun rot während des Update Vorganges. Lassen Sie die Leuchte niemals im bootloader Modus leerlaufen.

Sollte die Leuchte dauerhaft rot blinken, schalten Sie das Wifi in Ihrer Umgebung ab, wechseln Sie ggf. den Raum und starten Sie das Update erneut.

Lampen Updaten alle Geräte ab V2+ (ab Juni 2023)
1. Bringe deine Leuchte in den Bootloader Modus. Schalte deine Lampe aus, wenn sie eine Batterie hat. Drücke dann den Taster mindestens 8 Sekunden lang, bis deine Lampe langsam blau/aus blinkt.
– Wenn deine Lampe blau/grün blinkt, bedeutet dies, dass das Gerät mit einem Smartphone verbunden ist und bereit zum Update ist.
– Wenn deine Lampe schnell blau/weiß blinkt, hast du nicht lange genug gedrückt und sie ist im Servicemodus. Drücke „Slow down“ auf der Fernbedienung, um sie in den Bootloader zu bringen
2. Öffne die App
3. Wenn du mit einem CONNECT verbunden bist, trenne dich von ihm
4. Gehe auf „Mehr > Lampen aktualisieren“ und warte bis du mit einem Gerät im Bootloader-Modus verbunden bist
5. Jetzt kannst du auf „Alle Geräte updaten“ klicken und warten, bis alle deine Geräte aktualisiert sind

Durch gedrückthalten des Power-Tasters an der ausgeschalteten Lampe für 10 Sekunden wird der Standalone-Modus aktiviert. Signalisiert wird dies durch Aufleuchten von Rot – Grün – Blau. Im Standalone-Modus kann anschließend durch erneutes Betätigen des Power-Tasters durch die Farb-Presets gewechselt werden. Um den Standalone-Modus zu verlassen, den Power-Taster ebenfalls gedrückt halten, bis die Signalisierung wieder aufleuchtet. Die Lampe schaltet danach ab und kann wieder regulär genutzt werden.

„Die eine Taste“ für eine Werksteinstellung gibt es nicht. Wollen Sie sich dennoch vergewissern, dass die Lampe im Auslieferungszustand ist, gehen Sie wie folgt vor:

1. Lampe auf Gruppe 1 einstellen (Siehe Kapitel „Gruppe“.)
Info: Prüfen Sie auch ob die Lampe gekoppelt ist. Entfernen Sie das Pairing. Siehe Kapitel „Pairing“.
2. Fernbedienung auf Gruppe 1 stellen und nun folgende Schritte beachten
A. Taste „Heller-Sonnensymbol“ für 2 Sekunden drücken
B. Taste „linker Pfeil“ für 2 Sekunden drücken
C. Taste „Uhrzeit links (langsamer) für 2 Sekunden drücken
D. Taste „Mikrofon“ für 2 Sekunden drücken

Funktionsweise der NEON-Stripe Controller-Box
1. Zweck:
Der Controller dient zur Ansteuerung der Ape Labs Neon-Stripes.
2. Maximale Anschlusslänge und Gruppenzuordnung:
Es können ein oder mehrere Neon-Stripe-Schläuche an eine Controller-Box angeschlossen werden – bis zu einer Gesamtlänge von 20 Meter (100 Watt). Dabei bilden alle angeschlossenen Schläuche eine einzige Gruppe. Eine Controller-Box entspricht einer Ape Labs Gruppe.
3. Stromversorgung:
Die Stromversorgung der Controller-Box erfolgt über den PowerCon TRUE1-Stecker.

Inbetriebnahme
1. Stromversorgung herstellen:
Verbinde den Controller über den TRUE1-Stecker mit dem Netzstrom.
2. Anschluss der Neon-Stripes:
Verbinde den Controller mit den Neon-Stripes. Stecker und Buchse werden mit dem wasserfesten Steckerbinder miteinander verschraubt.
3. Anpassung der LED-Schläuche:
Die Ape Labs NEON-Stripe LED-Schläuche können an jeder beliebigen Stelle mit einer Schere abgeschnitten werden. Technisch lässt sich jedoch nicht vermeiden, dass evtl. 1–2 cm nicht leuchten. Das offene Ende muss anschließend mit der beiliegenden Silikon-Kappe und dem Kleber wieder verschlossen werden.
4. Gruppenauswahl und Bedienung:
A. Verwendung mit der Ape Labs Fernbedienung:
Durch kurzes Drücken des Tasters am Controller kann eine der 4 Ape Labs Gruppen ausgewählt werden.
B. Verwendung mit der Ape Labs CONNECT App:
Im Menüpunkt „Mehr“ der App können in den Lampeneinstellungen eine Gruppe zugewiesen beziehungsweise DMX-Einstellungen vorgenommen werden.
Die Steuerung der Neon-Stripes – also die Einstellung von Farbe, Programm und Helligkeit – erfolgt entweder über die Ape Labs Fernbedienung oder über die Ape Labs CONNECT App.

Service-Modus
Um in den Service-Modus zu gelangen, halte die Taste an der Controller-Box mehrere Sekunden gedrückt. Anschließend blinkt der angeschlossene Neon-Stripe abwechselnd in Weiß und Blau.
Hinweise zur Controller-PCBA (Einbauplatine)
A. Beachte den Flyer im Lieferumfang, um die Anschlüsse für Spannung und Neon-Stripe korrekt zu belegen.
B. Der Taster auf der Platine entspricht dem Taster an der Controller-Box – beide haben dieselbe Funktion (siehe oben).
C. Die LED auf der Controller-Platine entspricht der LED am Taster der Controller-Box und zeigt den Betriebszustand an.
D. Spannung und Leistung:
Betriebsspannung: 12 V bis 24 V DC, Netzteil: 100 Watt (abhängig vom angeschlossenen Neon-Stripe).

Wichtiger Hinweis zur Stromversorgung
Ein PWM-Netzteil kann nicht in Verbindung mit der NEON-Stripe Controller-Platine verwendet werden. Es muss ein 12 V bis 24 V DC Gleichspannungs-Konstantspannungs-Netzteil benutzt werden. Kein PWM-Netzteil!
Diese Anleitung fasst die wesentlichen Funktionen, den Aufbau und die Bedienung der NEON-Stripe Controller-Box sowie den sachgerechten Umgang mit den LED-Schläuchen übersichtlich zusammen.
